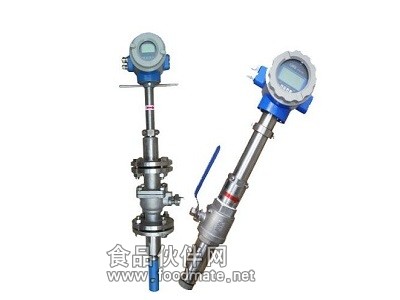

产品介绍：YJ-LDE系列插入式电磁流量计是基本于法拉第电磁感应定律研发设计的高智能流量计产品，在原有技术上我们做出了创新与改进，提高了YJ-LDE系列电磁流量计的测量精度、可靠性与稳定性，并且完善了使用功能，增加了电磁流量计的使用寿命。目前，YJ-LDE系列电磁流量计广泛的使用在石油化工、机械制造、冶金发电、造纸纺织、食品制药、污水处理、环保监制等领域。电磁流量计 WWW.CHINA-YJYB.COM 插入式电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。电磁流量计的优点是压损极小，可测流量范围大。流量与流量的比值一般为20：1以上，适用的工业管径范围宽，可达3m，输出信号和被测流量成线性，精确度较高，可测量电导率≥5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。但它不能测量气体、蒸汽以及纯净水的流量。电磁流量计 WWW.YJYBLLJ.COM 技术参数：磁翻板液位计 WWW.YJYWJ.COMYJ-LDE系列插入式电磁流量计参考流量范围
| 口径mm | 流量范围m3/h | 口径mm | 流量范围m3/h |
| φ15 | 0.061~6.361 | φ450 | 57.231～5722.651 |
| φ20 | 0.111～11.31 | φ500 | 70.651～7065.001 |
| φ25 | 0.181～17.661 | φ600 | 101.741～10173.61 |
| φ40 | 0.451～45.221 | φ700 | 138.471～13847.41 |
| φ50 | 0.711～70.651 | φ800 | 180.861～18086.41 |
| φ65 | 1.191～119.41 | φ900 | 228.911～22890.61 |
| φ80 | 1.811～180.861 | φ1000 | 406.941～40694.41 |
| φ100 | 2.831～282.601 | φ1200 | 553.901～55389.61 |
| φ150 | 6.361～635.851 | φ1600 | 723.461～72345.61 |
| φ200 | 11.31～1130.41 | φ1800 | 915.621～91562.41 |
| φ250 | 17.661～176.251 | φ2000 | 1130.41～113040.001 |
| φ300 | 25.431～2543.401 | φ2200 | 1367.781～136778.41 |
| φ350 | 34.621～3461.851 | φ2400 | 1627.781～162777.61 |
| φ400 | 45.221～4521.61 | φ2600 | 1910.381～191037.61 |
整机和传感器技术数据
| 执行标准 | JB／T 9248—1999 |
| 公称通径 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 |
| 流速 | 15m／s |
| 精确度 | DN15～DN600 | 示值的：±0.35％(流速≥1m／s)；±3mm／s(流速<0.99m／s) |
| DN700—DN3000 | 示值的±0.53％(流速≥0.83m／S)；±4mm／s(流速<0.83m／S) |
| 流体电导率 | ≥5uS／cm |
| 公称压力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa |
| DNl5～DN150 | DNl5～DN600 | DN200～DN1000 | DN700～DN3000 | 特殊订货 |
| 环境温度 | 传感器 | —25℃—十60℃ |
| 转换器及一体型 | —10℃—十60℃ |
| 衬里材料 | 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA |
| 流体温度 | —体型 | 70℃ |
| 分离型 | 聚氯丁橡胶衬里 | 80℃；120℃(订货时注明) |
| 聚氨酯衬里 | 80℃ |
| 聚四氟乙烯衬里 | 100℃；150℃(订货时注明) |
| 聚全氟乙丙烯(F46) |
| 加网PFA |
| 信号电极和接地电极材料 | 不锈钢0Crl38Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨 |
| 电极刮刀机构 | DN300—DN3000 |
| 连接法兰材料 | 碳钢 |
| 接地法兰材料 | 不锈钢1Crl8Ni9Ti |
| 进口保护法兰材料 | DN65—DNl50 | 不锈钢1Crl8Ni9Ti |
| DN200～DNl600 | 碳钢十不锈钢1Crl8Ni9Ti |
| 外壳防护 | DNl5～DN3000分离型橡胶或聚氨酯衬里传感器 | IP65或IP68 |
| 其他传感器、——体型流量计和分离型转换器 | IP65 |
| 间距(分离型) | 转换器距离传感器一般不超过100m |
产品选型：
| 型号 | 口径 | |
| YJ-LDE | 15~2600 |
| | | 代号 | 安装形式 | |
| Y | 一体式 |
| F | 分体式 |
| | 代号 | 转换器型号 |
| ZA | 圆形 |
| ZB | 方形 |
| | 代号 | 输出信号 |
| I.4 | 4~20mA |
| f | 频率 1KHz |
| Rs | 串行通讯（485） |
| C | 控制输出 |
| | 代号 | 防爆要求 |
| N | 无防爆 |
| EX | 防爆（仅适用于分体式） |
| | 代号 | 介质温度 |
| T1 | ≤65℃ |
| T2 | ≤120℃ |
| T3 | ≤180℃(仅适用于分体式） |
| | 代号 | 内衬材质 |
| NE | 氯丁橡胶（≤65℃） |
| PTFE | 聚四氟乙烯（≤189℃） |
| PVC | 聚氯乙烯（≤70℃） |
| | 代号 | 电极材质 |
| 316L | 不锈钢 |
| HC | 哈氏合金C |
| HB | 哈氏合金B |
| Ti | 钛 |
| Ta | 钽 |
